hliníkové systémyCor-Vision s PTM

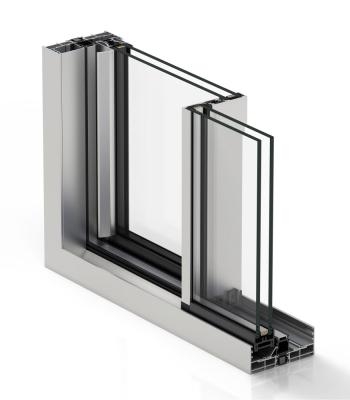

Posuvný systém s přerušeným tepelným mostem a s pokročilým designem, který dovoluje maximální prosvětlení místnosti. Cílem tohoto elegantního designu je dosáhnout co největší povrch přechodu slunečního světla zasklením, s minimálním podílem a viditelností rámů. Hliníkový profily tvoří jen 9 až 14% z celkového povrchu.

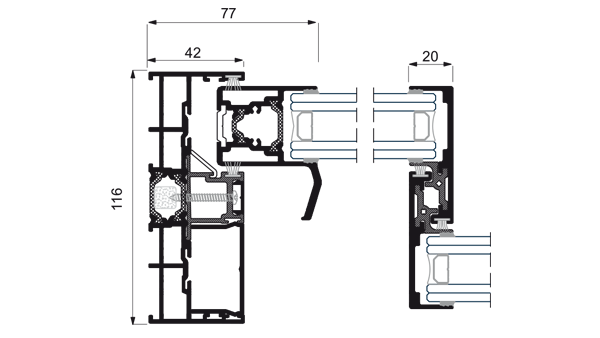

Pohledová šířka profilů ve středových spojích je jen 20 mm, v bočních částech 77 mm a ve spodních/vrchních částech 57 mm. Spodní, vrchní a boční rámy je možné zapustit.
Možnost spojení křídel v rozích 90° úhlu bez okenního rámu.
Ve své jednokolejné verzi se skládá z křídla a fixního rámu, ve kterém je kolejnice skrytá.
Začleňuje novou verzi: 2 a 3 kolejovou, která dovoluje zařadit do montáže ocelovou kolejnici. Ta poskytuje hladší skluz, větší nosnou podporu (až 320 kg/křídlo) a delší trvanlivost.
Systém s tradičním procesem se skládá z obvodového rámu a křídla spojeného natupo, což umožňuje demontáž křídla v případě rozbití skla, poškození hliníkového profilu atd. Obsahuje vícebodoví zámek na každé táhlo.
Součinitel prostupu tepla
- Uw od 1,4 (W/m2K)
- Konzultovat typ, roměry a sklo
Zvuková izolace
- Maximální velikost otvoru zasklení 33 mm
- Maximální zvuková izolace Rw = 41 dBA
Povrchové úpravy
- Možnost dvoubarevnosti
- Lakované barvy (RAL, metalické a texturované)
- Lakované imitace dřeva
- Antibakteriální lakování
- Eloxování
Kategorie dosažené ve zkušebně
- Průvzdušnost (EN 12207:2000): Třída 4
- Vodotěsnost (EN 12208:2000): Třída E7A
- Odolnost proti větru (EN 12210:2000): Třída C5
* Zkouška na referenčních dveřích 1,23 x 1,55 m. 1 křídlo + 1 fix
Části
- Rám - 116 mm, 182 mm trojkolejový
- Křídlo - 37 mm
Tloušťka stěny profilů
- Dveře - 1,7 mm
Šířka polyamidové vložky
- od 16 do 24 mm
Možnosti otevírání
- posuvné 2, 3, 4 a 6 křídlový
- možnost tří kolejí
- možnost jedné koleje (1 křídlo + 1 fix)
- spojení v rozích 90°bez rámu
* Maximální rozměry dle katalogu. Ostatní nutné konzultovat.
