hliníkové systémy4500 s PTM

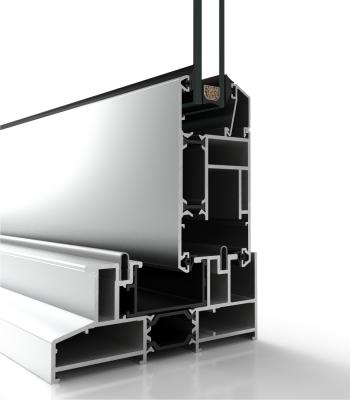

Systém posuvných dveří s přerušením tepelného mostu a s estetickými možnostmi zkosených či obloukových křídel a zasklívacích lišt.
Je přístupný ve dvou verzích:
- 4500 zdvižně - posuvný, kde princip fungování je založen na montáži křídel s mechanismem, který umožňuje zároveň při otvírání i zdvih křídla a při zavírání jeho pokles, takže zavřené dveře spočívají na podélných vnitřních a vnějších těsněních. Dveře lze zajistit v libovolné poloze. Možnost spojení křídel v rozích v 90°úhlu bez okenního rámu. Ve verzi fixní rám a křídlo je kolejnice skrytá ve fixním rámu.
- 4500 posuvný (nezdvižný) dovoluje realizaci ekonomických posuvných dveří velkých rozměrů. Nabízené kombinace: křídlo + fix, 2 křídla, fix + křídlo + fix, 2 křídla + 2 fix, 4 křídla.
Aby se zabránilo opotřebení, materiál použitý na výrobu kolejí, po kterých se posouvají křídla, je nerezová ocel. Možnost použití obvodového rámu nebo spojení rámu natupo
Součinitel prostupu tepla
- Uw od 1,6 (W/m2K)
- Konzultovat typ, roměry a sklo
Zvuková izolace
- Maximální velikost otvoru zasklení 37 mm
- Maximální zvuková izolace Rw = 42 dBA
Povrchové úpravy
- Možnost dvoubarevnosti
- Lakované barvy (RAL, metalické a texturované)
- Lakované imitace dřeva
- Antibakteriální lakování
- Eloxování
Kategorie dosažené ve zkušebně
- Průvzdušnost (EN 12207:2000): Třída 3
- Vodotěsnost (EN 12208:2000): Třída 8A
- Odolnost proti větru (EN 12210:2000): Třída C4
* Zkouška na referenčních dveřích 1,85 x 2,05 m. 1 křídlo + 1 fix
Části

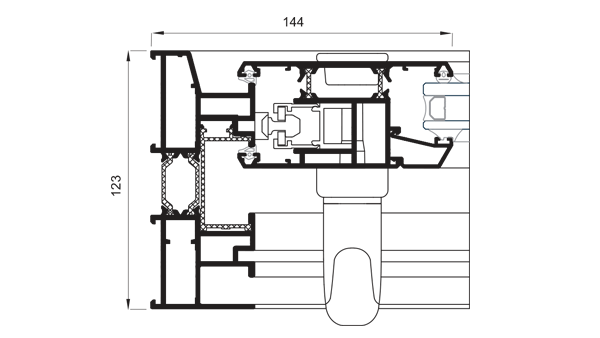

- Rám - 100/123/127, 185 mm trojkolejový
- Křídlo - 51 mm
Tloušťka stěny profilů
- Dveře - 2,0 mm
Šířka polyamidové vložky
- verze zdvižně-posuvná - 24 a 14,6 mm
- verze posuvná - 30 a 14,6 mm
Možnosti otevírání
- posuvné 2,3,4 a 6 křídlový
- možnost tří kolejí
- možnost jedné koleje (1 křídlo + 1 fix)
- spojení v rozích 90°bez rámu
* Maximální rozměry dle katalogu. Ostatní nutné konzultovat.
