hliníkové systémyCor-70 CC16 s PTM

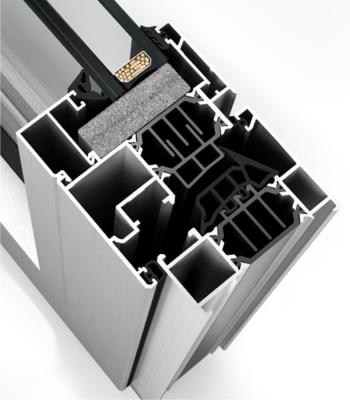

Systém pantového okna s konstrukční hloubkou 70 mm, jehož silné izolační schopnosti a nízká hodnota propustnosti tepla na rámu, jen 1,7 W/m²K, jsou dosaženy díky dokonalé kombinaci designu hliníkových profilů, polyamidových tyčí šířky 35 mm, dutého těsnění z E.P.D.M. materiálu a systému vyplňování vnitřního obvodu drážky pro sklo pěnou z polyolefinu.
Možnosti výroby rovných i zkosených křídel oken, či rovných, zkosených a obloukových zasklívacích lišt.
Velká kapacita zasklení až do 65 mm dává tomuto systému prostor pro použití energeticky úsporných oken a zasklívání oken s velkou tloušťkou skla, což odráží v excelentních akustických a tepelných vlastnostech.
Součinitel prostupu tepla
- Uw od 0,9 (W/m²K)
- Konzultovat typ, roměry a sklo
Zvuková izolace
- Maximální velikost otvoru zasklení 65 mm
- Maximální zvuková izolace Rw = 46 dBA
Povrchové úpravy
- Možnost dvoubarevnosti
- Lakované barvy (RAL, metalické a texturované)
- Lakované imitace dřeva
- Antibakteriální lakování
- Eloxování
Kategorie dosažené ve zkušebně
- Průvzdušnost (EN 12207:2000): Třída 4
- Vodotěsnost (EN 12208:2000): Třída E1500
- Odolnost proti větru (EN 12210:2000): Třída C5
* Zkouška na referenčním okně 1,23 x 1,48 m. 2 křídla
Části
- Rám - 70 mm
- Křídlo - 75 mm
Tloušťka stěny profilů
- Okno - 1,5 mm
- Dveře - 1,7 mm
Šířka polyamidové vložky
- 35 mm
Možnosti otevírání
- vnitřní otevírání
- otvíravé
- otvíravě-sklopné
- skládací
- sklopně-posuvné
- sklopné
- vnější otevírání
- otevíravé
- ven-výklopné
* Maximální rozměry dle katalogu. Ostatní nutné konzultovat.
